新闻

2020年6月26日
腾龙光学(上海)有限公司

对应1/1.7"图像传感器 6百万像素高画质
仅φ29mm的紧凑外形
机器视觉用定焦镜头系列型号扩充

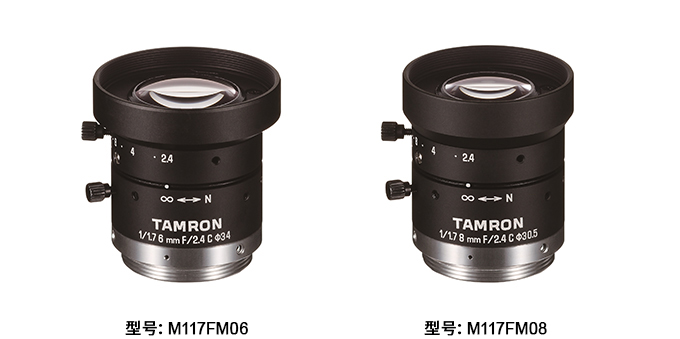

1/1.7" 6mm F/2.4(型号:M117FM06)
1/1.7" 8mm F/2.4(型号:M117FM08)

综合光学产品制造企业腾龙公司,对机器视觉用定焦镜头M117FM系列进行型号扩充,全新推出M117FM06和M117FM08。镜头对应1/1.2"传感器,6百万像素高分辨率,同时拥有业界领先*的φ29mm小巧尺寸。

*在用于1/1.7"传感器的6百万像素机器视觉镜头范畴中(2020年6月本公司调查数据)

型号 上市日期
M117FM06 / M117FM08 2020年7月1日


以生产制造、电路板装配、各种检测设备及自动化设备用途为主的机器视觉百万像素摄像机,正朝着高像素化发展。对此,腾龙推出了可用于1.1"、1/1.2"、2/3"、1/1.8"图像传感器的共28款百万像素机器视觉用镜头,以满足客户的多样化需求。

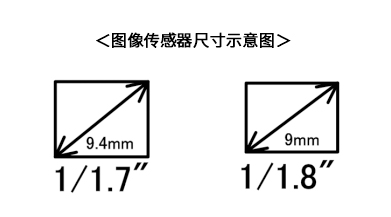

此次新加入的2款镜头,可用于1/1.7"、1/1.8"图像传感器,是具有前瞻性的6百万像素机器视觉镜头。该规格预计将来会得到普及。

得益于镜头的小巧尺寸,腾龙高解像力镜头提供给了客户更广的选择。很多情况下,镜头被置于有限空间里,依然能在广角特写的拍摄条件下获得高解析度和高对比度的完美影像。

对于机器视觉用定焦镜头,腾龙将继续倾听客户的各种需求,开发具有全画面优秀光学性能、同时便于使用的镜头产品。

产品特点

1. 业界领先的高对比度和高分辨率

适用于1/1.7"、2.74μm像素间距图像传感器,对应6百万像素高分辨率。在φ29mm紧凑型机器视觉镜头中,拥有领先的高对比度与高分辨率。

2. 业界领先的低畸变(TV Distortion)

与以往产品相比,先进的光学技术大幅改善了镜头的TV畸变。
规格值,M117FM06:-1.5% / M117FM08:-1.0%

3. 出色的近摄性能

在使用频率最高的近距离拍摄中,具有良好的成像质量。

4. 严格的检测体制

从中心到周边,严格设定分辨率检查条件,降低半边模糊出现几率,提供从中心的到周边都拥有高分辨率和高对比度的镜头产品

5. 耐振动、耐冲击的机构设计

全新设计的构造,与以往产品相比耐振动冲击性能得到进一步提升。
在有振动冲击的严苛环境中,当受到最大10G的冲击时,光轴偏移在10μm以下。
*振动频率10-60Hz(振幅0.75mm),振动频率60-200Hz(加速度100m/s2),周期50cycle。

6. 标配常用的埋入式无头螺丝

可将普通锁定螺丝替换为埋入式无头螺丝,从而进一步缩小安装空间。
*29mm:镜头前端(对物侧)除外

规格

型号 M117FM06 M117FM08
传感器尺寸 1/1.7" 1/1.7"
卡口 C C
焦距 6mm 8mm
光圈范围 F/2.4 ~ 16 F/2.4 ~ 16
视角
(水平 x 垂直)
1/1.7" (4:3) 65.0° x 50.5° 52.2° x 39.5°
1/1.8" (4:3) 64.2° x 44.9° 50.9° x 35.1°
对焦范围 0.1m ~ ∞ 0.1m ~ ∞
操作方法 对焦 手动带锁定 手动带锁定
光圈 手动带锁定 手动带锁定
滤镜螺纹直径 M34 P=0.5mm M30.5 P=0.5mm
对应波长 可见光 可见光
TV畸变 -1.5% -1.0%
工作温度范围 -20℃ ~ +60℃ -20℃ ~ +60℃

※规格、外观若有变更恕不另行通知。
